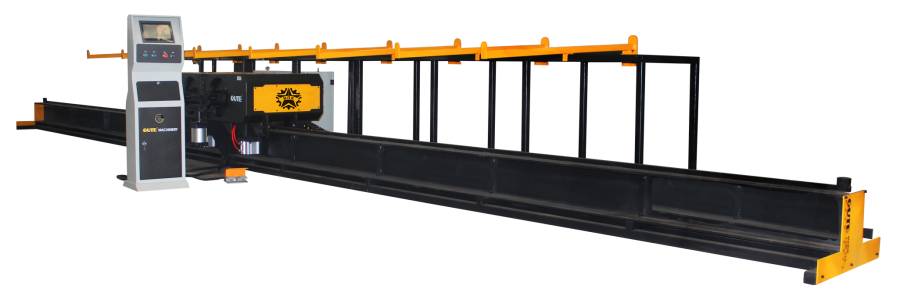

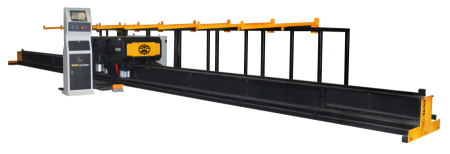

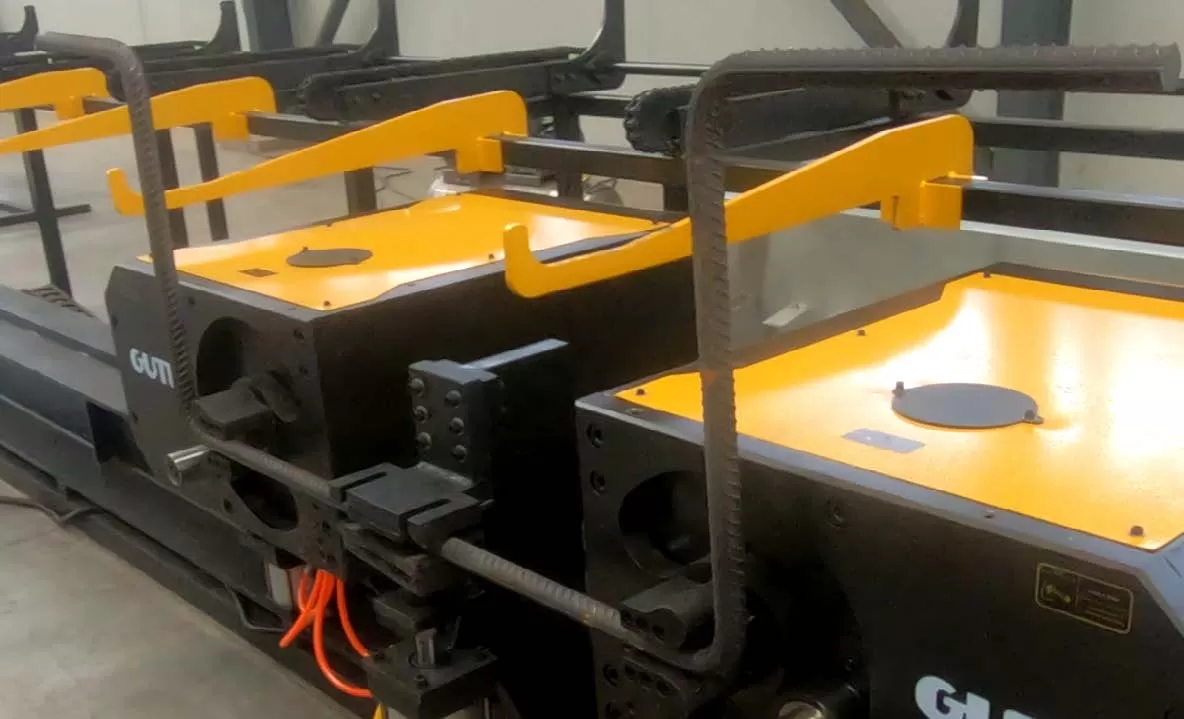

Автоматический гибочный центр LSW-32B

Вертикальный гибочный центр. Обрабатывает арматуру диаметром до 32 мм. Минимальная длина готового изделия 390 мм.

Вертикальные гибочные центры с ЧПУ предназначены для гибки стальной арматуры, изготовления строительных балок и конструкций мостов. Точность обработки +2 мм. Исполнительные механизмы оборудования оснащены 2-мя гибочными головками и имеют двойное направление гибки. Сокращают трудозатраты. Присутствует возможность сохранения в программном обеспечении до 100 видов чертежей.

Особенности

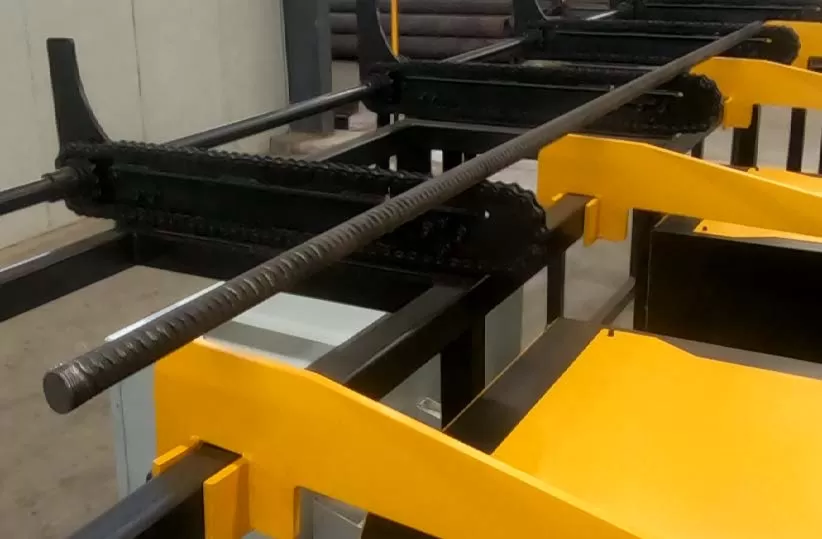

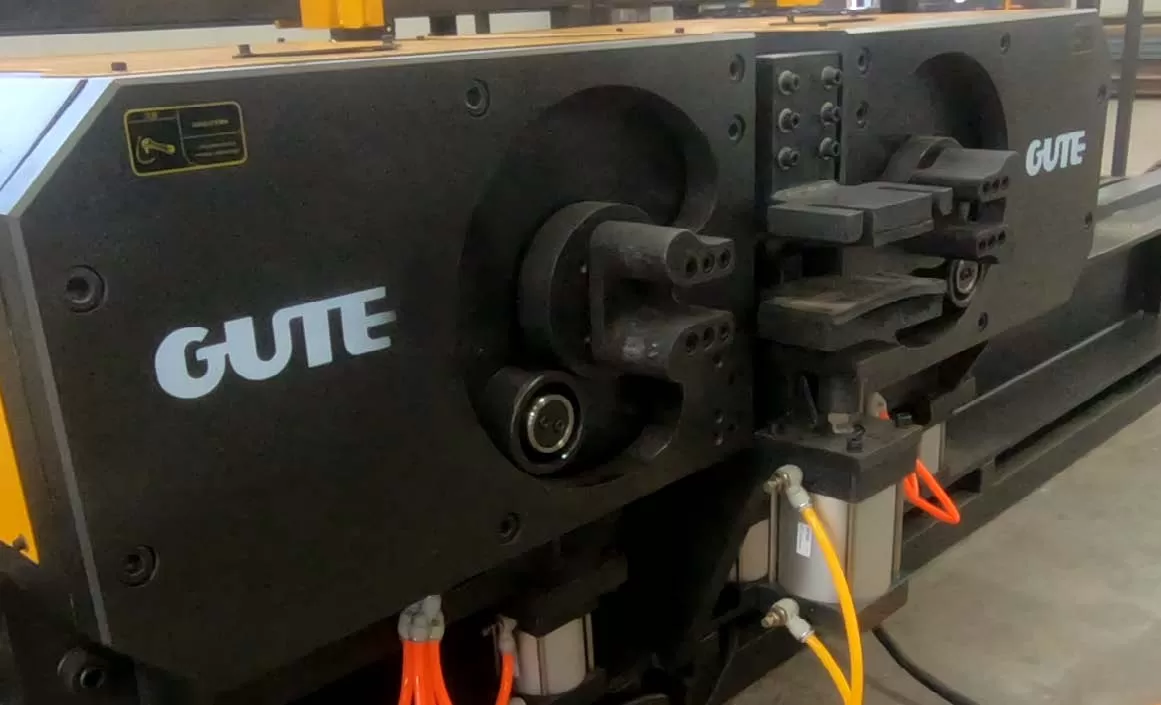

Оборудование имеет надёжную и устойчивую конструкцию, благодаря чему установка возможна как в цеховых условиях, так и на объекте строительства, Привод с серводвигателем обеспечивает точность изгиба. Гибочная головка имеет прямой и обратный гиб. Высокая производительность за счет одновременной работы двух голов гибки, Станок работает в 3 раза эффективнее ручного управления и легок в эксплуатации, Панель управления сенсорная, может хранить до 100 видов чертежей. Система управления ПЛК может выявлять неисправности в режиме реального времени, Электрокомплектующие известных международных производителей обеспечивают стабильность работы, Станина сборная, состоит из секций по 6 м, что делает станок универсальным и облегчает его транспортировку, Конвейер-податчик арматуры разборный, имеет грузоподъёмность 2 т и удобен для транспортировки, Для арматуры диаметром 32 мм возможен прямой и обратный виды изгиба, что удовлетворяет запросы большинства заказчиков, Возможна ИНДИВИДУАЛЬНАЯ доработка оборудования на заводе под требования заказчика.

Качественные преимущества LSW

Станина секционная, удобная для транспортировки, а также для лёгкой погрузки и разгрузки, низкая стоимость затрат на транспортировку

Гибка и ход управляются при помощи серводвигателя, высокая точность угла изгиба и размера хода.

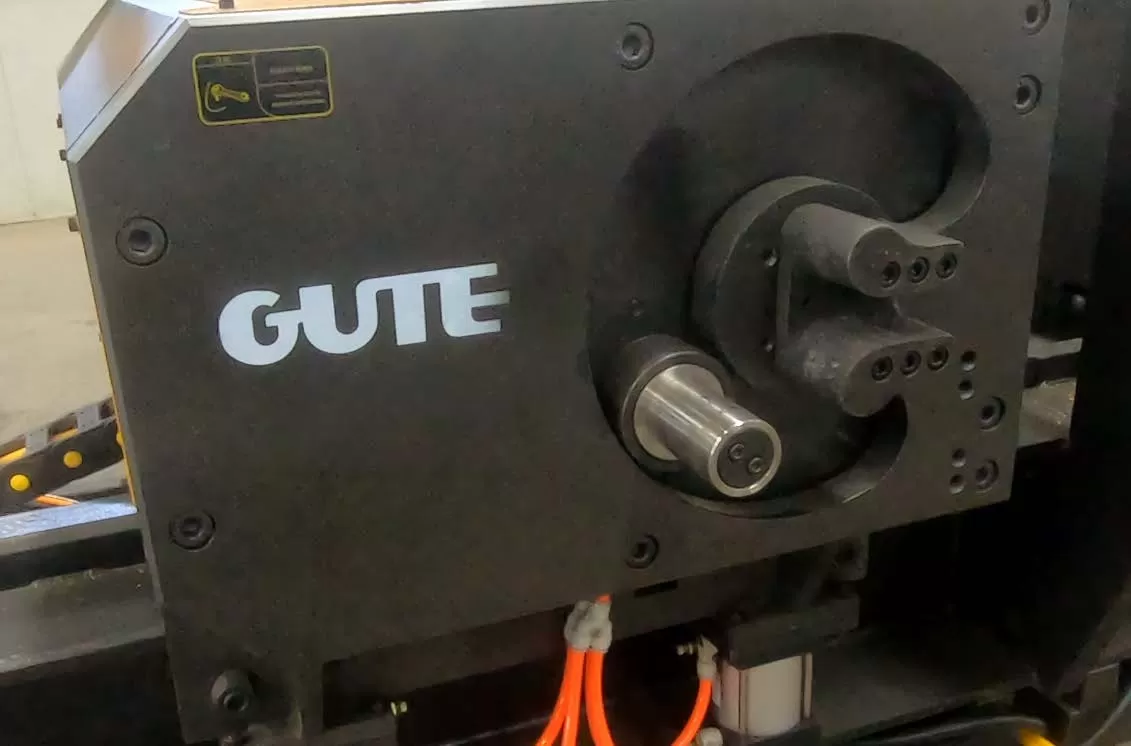

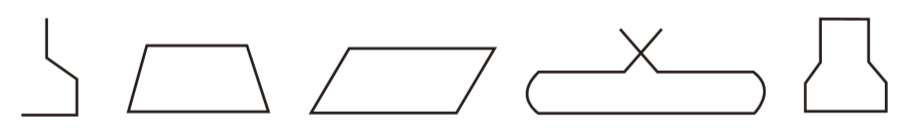

Гибочная форма, изготовленная по индивидуальному заказу из легированной стали высокочастотной закалки может сгибать стальные стержни сложных форм в соответствии с потребностями заказчика. Дополнительно предоставляется 1 бесплатная гибочная форма.

Для арматуры Ф32 возможен прямой и обратный виды изгиба, что удовлетворяет запросы большинства заказчиков

Высококачественный воздушный компрессор известного производителя обеспечивает стабильную работу.

Основные комплектующие

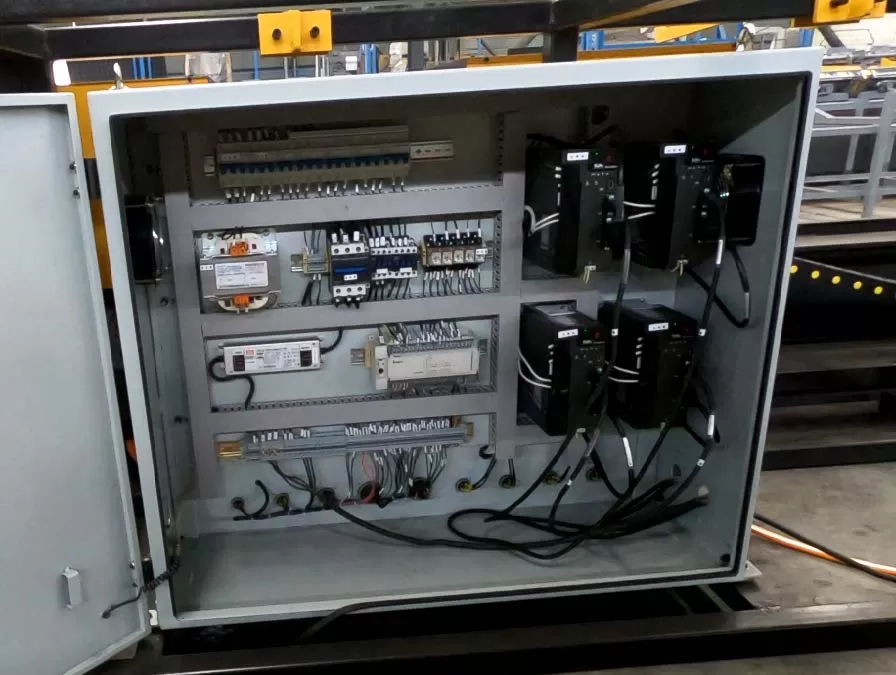

Электрокомпоненты	Schneider, Omron, Taiwan Mingwei
PLC	Taida
Воздушный компрессор	Batian
Воздушный цилиндр и запчасти	Yadeke
Подшипник	Luozhou, Hazhou
Ход, гибка	Серводвигатель Ourui

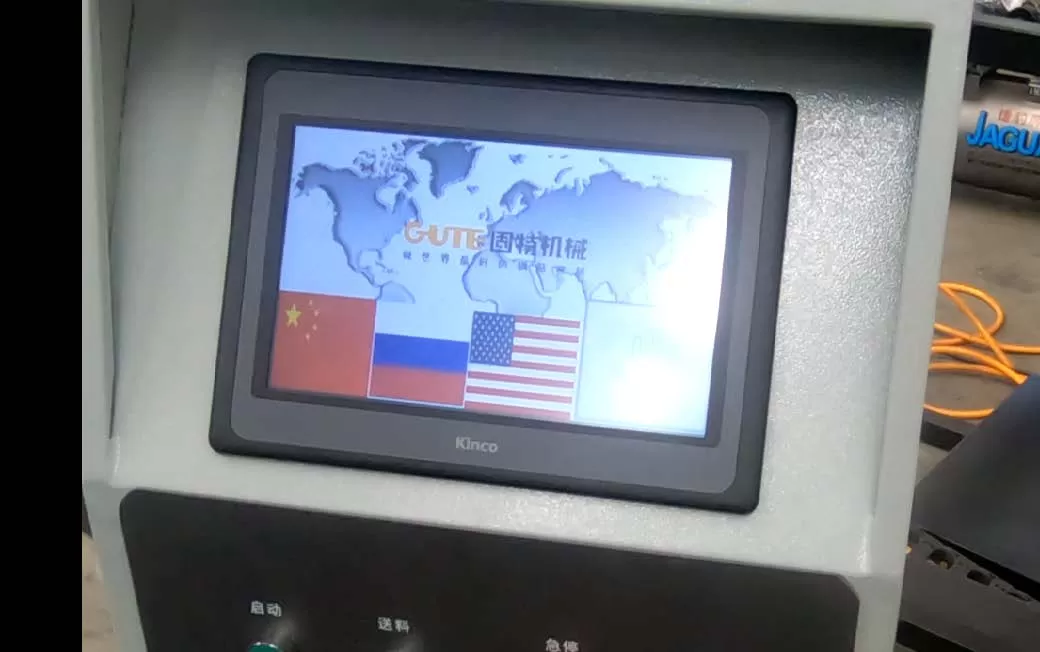

Сенсорный дисплей	Buke
Корпус	Цельная сварка
Рама	Цепная передача
Панель управления на русском языке	1 шт.
Запчасти	1 комплект
Инструменты	1 комплект
Русифицированная инструкция	1 шт.

Подготовка перед установкой

1. Подготовьте четырехжильный медный кабель (3х10+6мм2) от станка к электрошкафу, надежно подсоедините,
2. Подготовьте переключатели для шкафа управления (3-х фазные 3-х полюсные), номинальный ток выше 100А, ток утечки не менее 150мА, а также сделайте надежное заземление,
3. Установочная площадка должна быть ровной, забетонированной, размером не менее 8х18 м,
4. Площадка должна быть защищена от атмосферных осадков, чтобы защитить электронные компоненты от повреждений.

Технические характеристики

Класс арматуры	A500
Временное сопротивление разрыву, Н/мм2	600
Предел текучести, Н/мм2	500
Диаметр прутка, мм	10-32
Максимальный угол гибки,	от -120 до +180
Управление	Автоматическое
Диаметр, мм, кол-во прутков при единовременной гибке	10(7) / 12(6) / 14(5) / 16(4) / 18(3) / 20(3) / 22(2) / 25(1) / 28(1) / 32(1)
Максимальная скорость гибки, /сек	72
Максимальная длина готового изделия, м	10
Минимальная длина готового изделия, м	0.39
Скорость движения сгибающей головы, м/сек	0.1-1
Давление воздуха, МПа	0.8
Номинальная мощность, кВт	18
Диапазон температур для нормальной эксплуатации, C	0&hellip,+40
Напряжение электрической сети, В	380
Частота переменного тока, гЦ	50
Среднее потребление электричества, кВ/ч	5
Габариты, ДШВ, мм	1200020001500
Масса, т	4
Сертификация	ISO 9001:2008
